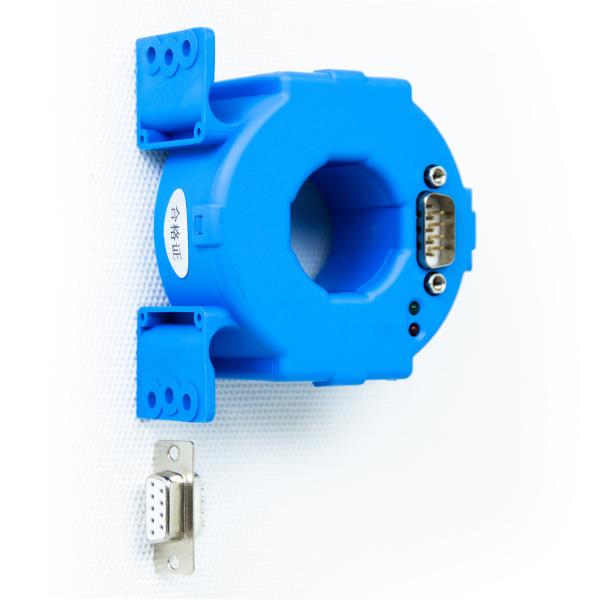

    MASTEK MCTH300A 300A Ultra-Precision Current Sensor 0.01% Accuracy For Ship Propulsion & Solar Power Systems

    Ask Lasest Price
    Brand Name : MEASTEK
    Model Number : MCTH300A
    Payment Terms : T/T,Western Union,MoneyGram
    Delivery Time : 5-8 work days
    • Product Details
    • Company Profile

    MASTEK MCTH300A 300A Ultra-Precision Current Sensor 0.01% Accuracy For Ship Propulsion & Solar Power Systems

    MASTEK MCTH300A 300A Ultra-Precision Current Sensor 0.01% Accuracy For Ship Propulsion & Solar Power Systems


    Heavy-Duty Capacity:Measures up to 300A DC/AC, tailored for ship propulsion systems and large-scale solar farms.


    Zero Magnetic Flux Tech:Self-demagnetization and multi-range switching ensure stability in extreme conditions.


    Low Noise Output:<1μA noise level guarantees clean signal transmission for MRI machines and satellite systems.


    Quick Installation:Φ30mm aperture and 6xΦ4mm mounting holes enable seamless integration in tight spaces.


    Global Support:Includes a 1-year warranty and dedicated technical support for industrial.


    Specifications

    ModelMaximum currentAccuracyBandwidthCurrent transfer ratio
    DCRMS

    MCTH300A

    300A

    300A

    0.01%

    100KHz

    1:2000


    Electrical properties

    ItemSymbolTest ConditionsMinimumNominalMaximumUnit
    Maximum continuous DC current

    IPN_DC

    -

    60

    -

    300

    Adc

    Corresponding measurement current range (Arms)

    IP

    -

    60

    -

    300

    Aac

    Primary-secondary conversion ratio

    KN

    -

    1:600

    -

    1:2000

    -

    Rated output current (mArms)

    Isn

    Primary rated current

    100

    -

    150

    mA

    Power supply voltage (±5%)

    Vc

    -

    -

    ±15

    -

    V

    Power consumption

    Ic

    -

    15mA +Is

    -

    35mA +Is

    MA
    Load resistance (@Vc=±15V)

    RL

    -

    ≤50Ω(@Ip=DC60A)

    -

    ≤50Ω(@Ip=DC300A)

    Ω

    Secondary resistance

    Rs

    -

    ≈6

    -

    ≈28

    Ω

    Power frequency withstand voltage (50HZ, 1min)

    Vd

    -

    -

    5

    -

    KV

    Insulation resistance

    Ri

    -

    -

    >2000MΩ@DC500V

    -

    Ω


    Accuracy Measurement

    ItemSymbolTest ConditionsMinimumNominalMaximumUnit
    Accuracy (@Ta = +25℃)

    XG

    Input DC, full temperature range

    -

    -

    0.01

    %

    Linearity error

    EL

    Full range

    -

    -

    0.005

    %

    Offset current (@Ta =+25℃)

    Ioff

    Full temperature range

    -

    -

    ≤|±0.004|μA

    μA

    Response time

    Tr

    di/dt=100A/μs, rise to 90% IPN

    -

    -

    ≤1

    μs

    Following speed

    di/dt

    -

    >60

    -

    >100

    A/μs

    Frequency range

    f

    -

    0

    -

    100

    KHz


    General Features

    ItemSymbolTest ConditionsMinimumNominalMaximumUnit
    Operating temperature range

    Ta

    -

    -10

    -

    +70

    Storage temperature range

    Ts

    -

    -25

    -

    +80

    Working humidity (no condensation)

    Hw

    -

    20

    -

    90

    %

    Weight

    W

    -

    -

    ±1200

    -

    g
    Execution standard

    St

    EN50178

    Casing material

    Encl

    Compliant with UL94-V0


    Structure Diagram

    MASTEK MCTH300A 300A Ultra-Precision Current Sensor 0.01% Accuracy For Ship Propulsion & Solar Power Systems

    Basic dimensional error

    ±0.2mm

    Primary aperture

    Φ30mm

    Disc installation

    Bottom:6 x Φ4mm Side:4 x Φ4mm

    Output terminal

    DB9 MALE


    Packing List

    NameQuantity
    Current sensor body1 piece
    Electronic manual1 copy
    Warranty card1 piece


    Application Areas

    Metrology: verification and calibration
    Battery power supply: current measurement
    Laboratory: current measurement
    Ship: electric drive ship
    Instrumentation (such as power analyzer)
    New energy: photovoltaic, wind power
    Medical equipment: scanner, MRI
    Railway: high-speed train, subway, trolleybus
    Power control: converter, inverter
    Aerospace: satellite, rocket
    Smart grid measurement: power generation, battery monitoring, medium and low voltage substation
    Industrial measurement: industrial motor drive, UPS, welding, robot, crane, elevator, ski lift.
